Otthoni töltő telepítése és védelmei

A biztonságos otthoni töltéshez a megfelelő wallbox mellett jól kialakított villamos hálózat is kell. A töltő órákon keresztül jelentős terhelést adhat a hálózatnak, ezért a kábelezést, a földelést és a védelmi készülékeket együtt kell megtervezni.

Az alábbiak abban segítenek, hogy értsd, mi szerepeljen egy telepítési ajánlatban. A konkrét méretezést, a bekötést és az átadás előtti méréseket szakképzett villanyszerelő végezze a helyszín adottságai és a töltő telepítési útmutatója alapján.

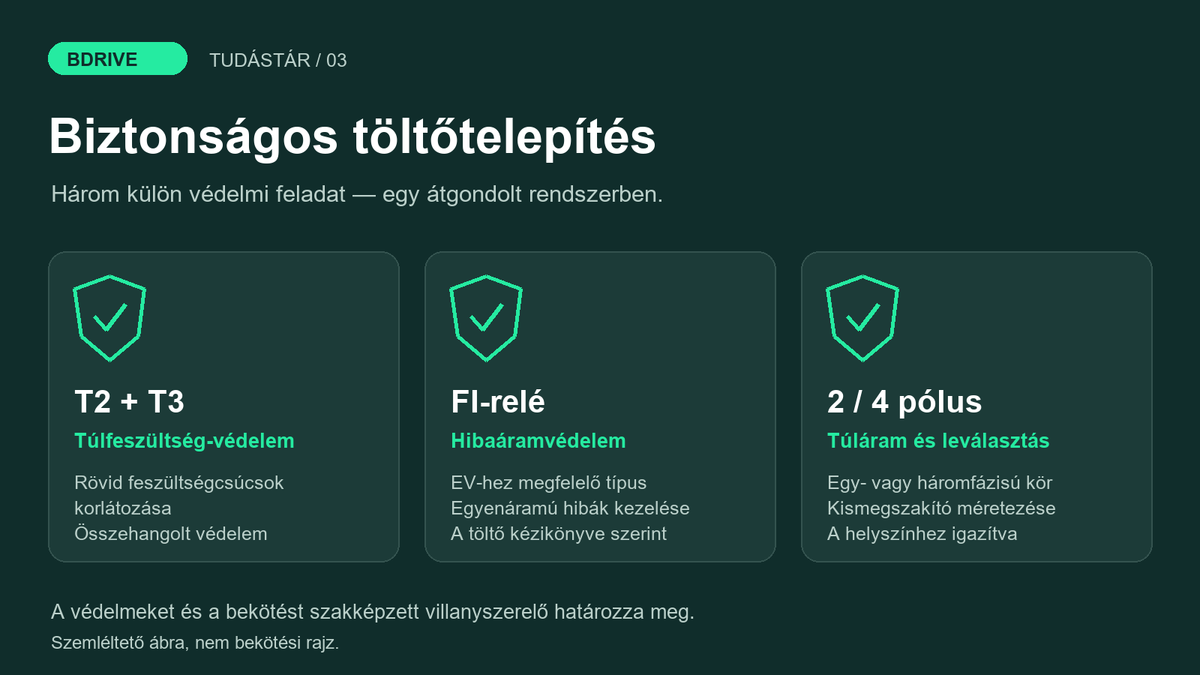

Három védelem, három külön feladat

• A túlfeszültség-levezető a rövid, káros feszültségcsúcsokat korlátozza, így segít védeni az elektronikát.
• A FI-relé, hivatalos nevén áram-védőkapcsoló hibaáramot érzékelve lekapcsol. Az áramütés elleni védelem fontos része.
• A kismegszakító túlterhelés és zárlat esetén védi az áramkört.

Ezek nem helyettesítik egymást. Egy töltő beépített védelmi funkcióiról is pontosan tudni kell, melyik feladatot látják el, és milyen külső készülék szükséges melléjük.

T2+T3 túlfeszültség-levezető: védelem a feszültségcsúcsok ellen

Egy közeli villámcsapás vagy egy hálózati kapcsolás rövid ideig a megszokottnál jóval nagyobb feszültséget okozhat. A töltő érzékeny elektronikája, sőt a hozzá csatlakozó autó töltési elektronikája is károsodhat. Ezért a túlfeszültség-védelmet már a töltő telepítésekor érdemes megtervezni.

A T2 védelmi fokozat a túlfeszültség-impulzusok korlátozását szolgálja. A T3 a készülékhez közeli finomvédelem. A kombinált T2+T3 túlfeszültség-levezető a két feladatot egy készülékben egyesítheti, az adatlapjában megadott feltételekkel. A töltő környezetében megfelelően elhelyezve fontos szerepe lehet az elektronika védelmében.

A főelosztóban már meglévő védelem mellett is vizsgálni kell, szükséges-e további védelem a töltő közelében. Számít a köztük lévő vezetékhossz, az elhelyezés és a földelési rendszer. A T2+T3 nem minden helyszínen elegendő önmagában: a villámvédelmi adottságoktól függően T1 fokozatra is szükség lehet. A különböző védelmeknek összehangoltan kell működniük.

A túlfeszültség-levezető csökkenti a károsodás kockázatát, de nem ad minden villámkárra garanciát. A T2 és T3 itt védelmi osztályt jelent, és nem azonos az autó Type 2 töltőcsatlakozójával.

Milyen FI-relé kell elektromosautó-töltőhöz?

A FI-relé azt figyeli, hogy az áramkörbe befolyó és onnan visszatérő áram között van-e eltérés. Ha áram szivárog el például egy szigetelési hiba miatt, lekapcsolhatja az áramkört. A szokásos otthoni fali töltőknél legfeljebb 30 mA névleges hibaáramú védelemmel kell számolni.

Elektromosautó-töltésnél egyenáramú hibaáram is megjelenhet. Ez bizonyos FI-relék működését megzavarhatja, ezért nem elegendő bármilyen, a házban már meglévő FI-relére rákötni a töltőt.

• B típusú FI-relé: az egyenáramú hibaáramok érzékelésére is alkalmas. Ilyen megoldásra lehet szükség, ha a töltőben nincs megfelelő egyenáramú hibaáramvédelem.
• A típusú FI-relé megfelelő, 6 mA-es egyenáramú hibaáramvédelemmel együtt: sok töltőnél ez a megoldás használható. A szükséges érzékelés és lekapcsolás lehet a töltő beépített funkciója, de ezt a telepítési útmutató alapján kell ellenőrizni.

A „beépített 6 mA-es védelem” nem jelenti automatikusan azt, hogy külön FI-relére nincs szükség. Az egyenáramú hibák figyelése és a teljes áram-védőkapcsoló két külön funkció. Az „EV-hez ajánlott” felirat mellett ezért a tényleges műszaki típust is meg kell nézni. Az általános AC típusú FI-relé nem megfelelő választás a töltő áramkörének védelmére.

A készüléken szereplő például 40 A a névleges terhelhetőség, a 30 mA a névleges hibaáram. A hagyományos FI-relé nem kismegszakító: a túláramvédelemről külön kell gondoskodni, vagy megfelelő, mindkét funkciót ellátó kombinált készüléket kell használni.

Miért kerül szóba a 2 vagy 4 pólusú kismegszakító?

Egyfázisú töltésnél egy fázisvezetőről és a nullavezetőről, háromfázisúnál három fázisvezetőről és a nullavezetőről beszélünk. A megfelelő 2 pólusú, illetve 4 pólusú kapcsolási megoldás lehetővé teszi ezek közös leválasztását. A töltő külön áramkörén a túláramvédelmet és a szükséges leválasztást együtt kell megoldani.

A készülékek jelölése között van különbség: 2P és 1P+N, illetve 4P és 3P+N esetén eltérhet, mely vezetők kapnak túláramvédelmet, és melyiket csak kapcsolja a készülék. A megfelelő kismegszakító és FI-relé kiválasztása a villanyszerelő feladata. A védővezetőt nem szabad kapcsolni.

A pólusszám önmagában nem elég a választáshoz. A névleges áramot, a kioldási karakterisztikát és a zárlati megszakítóképességet a kábelhez, a töltőhöz és a hálózathoz kell méretezni. Nincs minden 11 vagy 22 kW-os töltőtelepítéshez automatikusan megfelelő kismegszakító.

A B karakterisztikájú kismegszakító és a B típusú FI-relé két különböző készüléket és tulajdonságot jelent; a betűjelük nem teszi őket felcserélhetővé.

Mit kérj a telepítés és az átadás során?

• Helyszíni felmérést a hálózati kapacitásról, az elosztóról és a földelésről.
• A töltőhöz méretezett külön áramkört és kábelezést.
• Az ajánlatban a túlfeszültség-levezető, a FI-relé és a kismegszakító pontos típusát, valamint a töltő beépített védelmeinek figyelembevételét.
• Dokumentált ellenőrzéseket és méréseket, egyértelmű áramköri jelöléseket.
• Tájékoztatást a beállított maximális töltőáramról és a kezelői ellenőrzésekről. Power Boost esetén a terhelésváltozásra adott reakció bemutatását is.

A Power Boost a rendelkezésre álló teljesítményt osztja be; a felsorolt villamos védelmeket nem helyettesíti. A jól kialakított töltési rendszerben a megfelelő készülékek, a szakszerű telepítés és az ellenőrzés együtt adják a biztonság alapját.

Szerkesztve: 2026. szeptember 18. · Saját BDrive-illusztráció.
